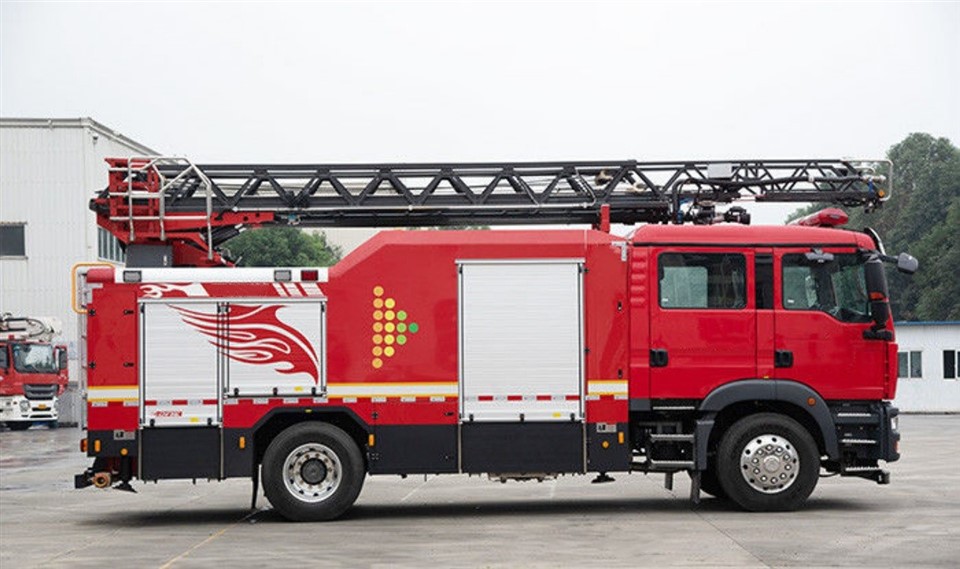

“SITRAK 18М аспалы баспалдақ өрт сөндіруші машина”

Модель нөмірі: CSCALFT018.
Максимал жұмыс биіктігі: 18 м.
Су 2800 л, А түрінің көбігі 500 л цистернасы.
Жақтау өлшемдері (ҰxЕxБ): 8430x2500x3620 мм.
Шасси бренді: Sinotruk Sitrak.
Жүргізу түрі: 4×2.
Толық жүк салмағы: 18000 кг.
Максимал жылдамдық: 90 км/сағ.
Двигатель қуаты: 225 кВт.
Өрт сөндіргіш насосының номинал ағыны: 60 л/с@10 бар.
Сору биіктігі: 7 м.
Өрт сөндіргіш мониторының ағыны: 30 л/с.
Ату қашықтығы: 55 м.
Цистерна материалы: PP композициялық материал.

Қысқаша



CSCTRUCK компаниясының өндірген SITRAK 18М биіктікке шығатын сатылы өрт сөндіру машинасы – көп қырлы қалалық және өнеркәсіптік қолдануларға арналған компактты және жоғары қабілетті өрт сөндіру техникасы. 4х2 жетек конфигурациясы бар берік Sinotruk Sitrak шассисіне негізделген бұл өрт сөндіру машинасы қиын жағдайларда да сенімділік пен жылдамдықты қамтамасыз етеді. Ол сағатына 90 шақырым жылдамдыққа жетеді және 225 кВт қуатты қозғалтқышпен жабдықталған, бұл жылдам жауап беруге қажетті өнімділікті қамтамасыз етеді.

18000 кг толық жүктеме салмағы бар бұл техника әр түрлі өрт сөндіру жабдықтарын орналастыра отырып, тұрақтылық пен тиімділікті сақтайды. Оның биіктікке шығатын сатысы 18 метрге дейін жетеді, бұл оны биік ғимараттарда жұмыс істеу және күрделі құтқару операциялары үшін идеалды етеді.

«SITRAK өрт сөндіруші машинасы 2800 литрлік су цистернасы мен 500 литрлік А түрі көбікті цистернасымен жабдықталған, ол берік PP композициялық материалдан жасалған, жеңіл беріктік пен коррозияға төзімділікті қамтамасыз етеді. Оның борттық су сорғысы 10 бар қысымда 60 л/с су ағынын қамтамасыз етеді, сонымен қатар 7 метрлік су сору биіктігі арқылы суға әртүрлі жолмен қол жеткізуге мүмкіндік береді. Сонымен қатар, өрт сөндіруші мониторы 30 л/с су ағыны мен 55 метрге дейінгі ату қашықтығын қамтамасыз етеді, бұл қауіпсіз қашықтықтан тиімді өрт сөндіруге мүмкіндік береді.

Автокөліктің дамыған дизайны практикалық және тиімділікті біріктіреді, бұл оны әртүрлі жағдайларда сенімді жабдықтарды қажет ететін өрт сөндіру бөлімдері үшін тамаша таңдау етеді. Оның компактты өлшемдері, жоғары өнімділікті қозғалтқышы және тиімді су жеткізу жүйесі SITRAK 18M аспалы сатылы өрт сөндіруші машинасын шұғыл жауап операцияларында көп қырлы актив етеді.



ҚАСИЕТТЕР



Sitrak 18м аспалы сатылы өрт сөндіруші машинасы CAFS өрт сөндіру жүйесімен

No	Негізгі заттар	Техникалық параметрлер
1.1

Модель нөмірі	CSCALFT018
1.2	Жақпы өлшемдері (ҰҰК)	8430x2500x3620 мм
1.3	Толық жүк салмағы	18000 кг
1.4	Экипаж мүшелерінің саны	2+4 (драйверді қоса)
1.5	Максимал жылдамдық	90 км/сағ
1.6	Сыйымдылық	2800 л су және 500 л А типті көбік. Полипропилен композициялық сұйықтықтан жасалған цистерна.
1.7	Өрт сөндіргіштің ағын жылдамдығы	60 л/с @ 10 бар
1.8	Компрессорлы ауа көбіктің ағын жылдамдығы	100 л/с
1.9	Максимал жұмыс биіктігі	18 метр



2. Құрылым

2.1 Бастапқы қойма

Құрылымы: 4 есігі бар екі қатарлы қойма.

Орындар: 2+4, үш нүктелі қауіпсіздік белбеуімен, артқы 4 орын 6-9 литрлік ауа цилиндрлері үшін SCBA тірегімен, артқы 4 орынның астында сақтау қорабы бар.

**2.2 Стандартталған астыңғы рама**

Материал: Арнайы болаттан жасалған жоғары беріктіктегі тікбұрышты түтік.

Жұмыс қабілеттілігі: Сұйықтықтан толтырылған резервуар мен астыңғы рама серпімді байланыстырушы орындармен жалғастырылған.

**2.3 Алюминий бөлігі**

Материал: Жоғары беріктіктегі алюминий қорытпасының профильдері (Ешқашан шірімейді).

Құрылымы: Алюминий қорытпасынан қолмен қосылған құрылым. LED жарықпен жабдықталған төбелік темір жол. Артқы жағында алюминий қорытпасынан жасалған баспалдақ бар.

**2.4 Алюминий ролик пердесі**

Материал: Анодталған беті бар алюминий қорытпасының профильдері.

Құрылымы: Үстіңгі жағында су өткізбейтін ойық, рычагтық таяқша, қосу қолсабы, тарту таспасы, 2 нүктелі бекітілген орын, LED жарық және датчиктер бар.

**2.5 Аяқ басу педалы**

Материал: Жоғары сапалы алюминий қорытпасы.

Құрылымы: 50 см ені, 300 кг-нан астам жүк көтере алады, сырғанамайтын конструкция, екі жақты қосу функциясы бар. Бөліктің екі жағына орнатылған.



3. Өрт сөндіру жүйесі

Кесте

Техникалық параметрлер 3.1 Өрт сөндіргіш сорғысы 3.1.1 Марка Таңдауға болады 3.1.2 Модель Таңдауға болады 3.1.3 Номиналды ағын 60л/с@10бар 3.1.4 Вакуумды сорғыш Электр вакуумды сорғыш 3.1.5 Қоректендіру әдісі Автоматты 3.1.6 Сору биіктігі 7м 3.1.7 Қоректендіру уақыты ≤80с 3.1.8 Орналасуы Артқы жағына орнатылған 3.2 Өрт сөндіргіш мониторы 3.2.1 Бренд Таңдаулы 3.2.2 Модель Таңдаулы 3.2.2 Ағын жылдамдығы 30л/с 3.2.3 Атыс қашықтығы 55м 3.2.4 Орналасуы Бумның үстінде. 3.2.5 Басқару тәсілі Қолмен 3.2.6 Горизонталь айналдыру бұрышы 0°~360° 3.2.7 Пич айналдыру бұрышы -15°~60° 3.3 Сұйықтық қоймасы 3.3.1 Сыйымдылығы Су 2800л, А типті көбік 500л. 3.3.2 Материал PP композициялық материал және «Тез тозбайтын» материал. 3.3.3 Құрылым 2 цистерналық ашық тесік; 1 артық ағызу құрылғысы/қысымды азайту құрылғысы; 2 сұйықтық деңгейінің көрсеткіштері; 1 көбікті цистернаның ағызу шығыстары клапанмен; 1 су цистернасының ағызу шығыстары клапанмен. 3.4 Басқару панелі 3.4.1 Құрылым Әрбір өрт сөндіру жүйесі PLC арқылы басқарылады және әртүрлі стандартталған басқару модульдерін таңдауға болады. IP56 қорғаныс деңгейі. 3.4.2 Орналасу Соңғы сорғы бөлмесі.
