5000 литр су қоймасы және 10 кубметр шөгінді қоймасы

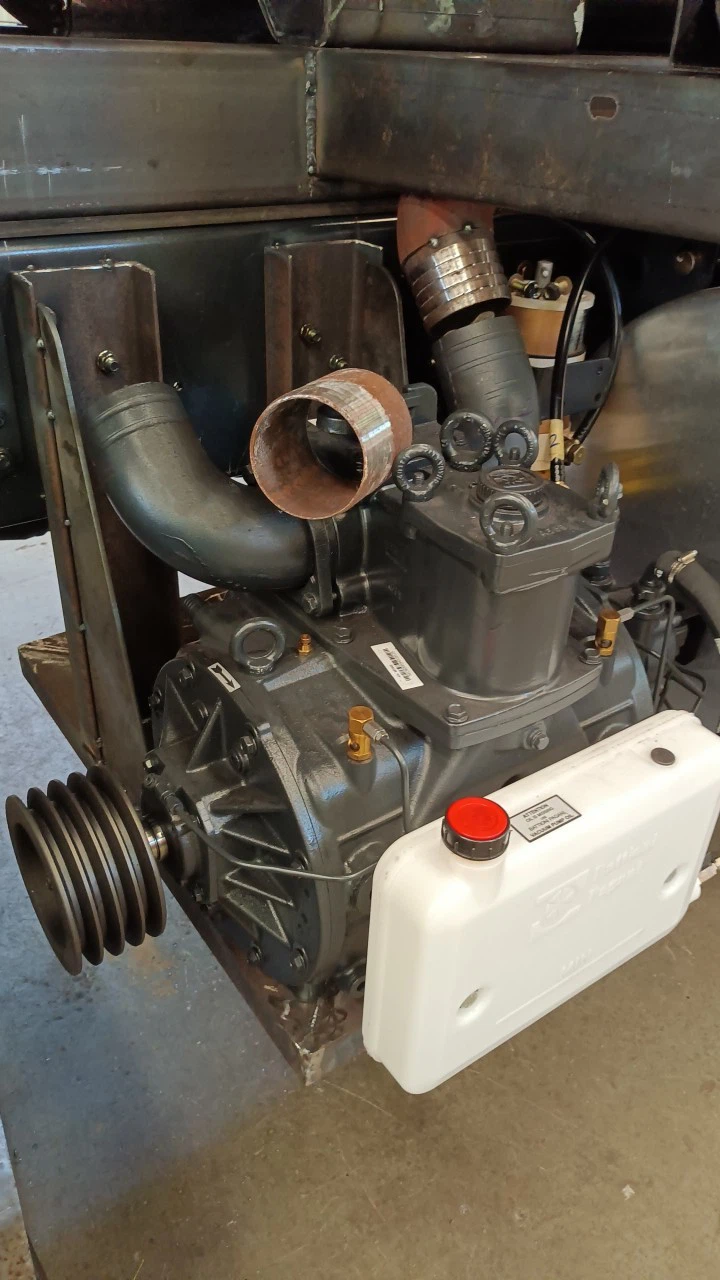

Battioni Pagoni вакуумды сорғысы
15270 литр/минут ағындық қуаттылығы
АҚШ UDOR Jetting сорғысы
SAIC-IVECO Hongyan 6×4 жүк көлігінің шассисі
290 л.с. дизелді қозғалтқыш
FASTTM 12F+2R жылдамдықты механикалық беріліс қорабы
Сипаттама
Қысқаша
Комбинирленген канализация көлігі құбырлар мен арналарды жөндеу саласындағы мамандандырылған керемет құрал болып табылады, ол қазу, тазалау және лас суды сору функцияларын біріктіреді. Жартылай еуропалық, жартылай американдық мамандандырылған өндірістік технологиялармен және “CSCTRUCK” шеберлерінің ептілігімен жасалған бұл көлік қарапайым стандарттардан асып түсіп, пішін мен функцияның үйлесімділігін ұсынады.
Комбинирленген канализациялық машинасы толық функционалдық жиынтығымен, жоғары қысымда және мол ағынмен жұмыс істейді, қуатты сору қабілетіне және әсерлі автоматтандыру деңгейіне ие. Бұл қасиеттер жиынтығы жалпы жұмыс тиімділігін айтарлықтай арттырады және заманауи құбырлар мен арналарды жөндеудің талаптарын теңдестірілмейтін шеберлікпен қанағаттандырады.
Бұл көлік оны ерекшелендіретін нәрсе – халықаралық стандарттардан алынған жетілдірілген өндірістік әдістерге және арнайы шеберлердің шеберлігіне сүйенуі. Еуропалық және американдық технологиялардың қосылуы көліктің мүмкіндіктерін арттырады және оның саланың қатаң талаптарына сай келуін қамтамасыз етеді. “CSCTRUCK” шеберлерінің егжей-тегжейлі назары әрбір бірлікті тек көлік емес, мұқият дайындалған инженерлік шедевр ретінде қамтамасыз етеді.
Айта кету керек, комбинирленген канализациялық машинасы – заманауи технология мен шеберлік шеберлігінің симбиозының дәлелі. Толық функционалдығы, қуатты қысымы, мол ағын қабілеті, ерекше сору қабілеті және жетілдірілген автоматтандыру бірге оны құбырлар мен арналарды жөндеу саласындағы өзгеріс жасайтын күш ретінде орналастырады және тиімділік пен нәтижелілік үшін жаңа стандарт орнатады.
ЕРЕКШЕЛІКТЕР
- Бастапқы брендтен әкелінген жоғары қысымды және вакуумды сорғылар, тазалау жұмыстарында жоғары су қысымы мен едәуір ағынды қанағаттандырумен қатар, айтарлықтай ығысу және ерекше сору қабілетіне ие.
- Таза су резервуарында су деңгейі төмендеген жағдайда, автоматты ескерту белгісі іске қосылады, бұл қозғалтқыш жылдамдығын төмендетеді. Су шығару түтігі жоғары қысымды сорғыда судың жетіспеушілігінен болатын зақымдануды тиімді болдырмай, судың қайтару күйіне бейімделеді.
- Шөгінді толтыру ескертуі, бірінші тексеру клапан, екінші тексеру клапан және ауа кіріс сүзуі сияқты бірнеше қорғаныс шаралары вакуумды сорғыны су басудан зақымданудан сақтайтын көп деңгейлі қорғаныс жүйесін құрайды.
- Жоғары қысымды шлангтар жұмыс күшін азайту және жұмыс тиімділігін арттыру үшін гидравликалық түрде ішке және сыртқа жылжи алады. Ішке және сыртқа жылжу жылдамдығы жұмыс талаптарына байланысты дереу реттеледі және ұзарту мен қысқарту ұзындығы дәл жазылады.
ТЕХНИКАЛЫҚ СИПАТТАМА
|
Шасси |
|
| Өлшем | 10100 x 2500 x 3850 (мм) |
| Жалпы салмақ/Бос салмақ | 39500/12500 кг |
| Дөңгелек базасы | 3800+1350+1350 мм |
| Алдыңғы/Артқы ось | 7.5Т/16Т/16Т |
| Дөңгелектер |
12.00R20 10+1 шина Нұсқаулық Кабина Көлік жүргізу SAIC-IVECO Hongyan, жалпақ төбелі қысқа кабиналы, төсекпен, сол жақтағы басқару. Түрі Болаттан жасалған, бір қатарлы, жалпақ. Жолаушылар саны 3 Цистерна жабдықтары Көтеру Цистерна артқы жағынан көтерілуге арналған құрылғымен орнатылған. Жабдықтың жалпы көлемі 15000 литр Материал 6 мм қалыңдықтағы ASTM-A 36 немесе оған тең материалдан жасалған. Қалыңдығы 6 мм қалыңдықтағы ASTM-A 36 болаттан жасалған. Бөлімдерді бөлу Бак екі бөлімге бөлінген. Тазалау суының бөлігі: 5000 литр Шөгінді/каналы бөлігі: 10000 литр Артқы есіктің кілтпен жабылуы және ашылуы Артқы есіктің жабылуы мен ашылуы гидравликалық жүйемен жүзеге асырылады. Қолмен басқарылатын, 4 дюймдік сорғы клапаны бар және тез қосылуы бар қақпа түрі. Суықпен суытылатын вакуумдық сорғы, ауыр жүктемелі/көп цилиндрлі тип, күшті жоғары қысымды, үздіксіз жұмыс істейтін. Айналулы сырғанамалы қанатты, оң ығысулы типті сорғы/компрессормен жабдықталған. Ауа көлемі Ротор жылдамдығы Максималды вакуум Қозғалтқыш типі Цистернаның бекіткіштері/қауіпсіздік шаралары |
|
Ағынды тоқтату құрылғылары |
Негізгі және қосымша жабындылар. |
|
Қауіпсіздік |
1,5’’ вакуумды босату клапан және 2’’ қысымды босату клапан. |
|
Вакуум/қысым көрсеткіші |
4’’ вакуум/қысым көрсеткіші. |
|
Сору сүзгісі, дыбысыздандырғыш |
Орналастырылған. |
|
Жоғары қысымды шашыратқыш сорғы |
|
|
Марка/модель |
|
|
UDOR/VX-B100/200R |
|
|
Шығу тегі |
АҚШ |
|
Түрі |
Жоғары беріктіктегі, бір әсерлі үш цилиндрлі поршеньді сорғы, қуат алу бірлігімен жұмыс істейді. |
|
Максимал. ағын |
100л/мин |
|
Максимал. қысым |
200 Бар |
|
Қозғалтқыш түрі |
Жоғары қысымды шашатын сорғыға арналған қозғалтқыш, сонымен қатар вакуумды сорғы жаңа буынды толық қуат алу бірлігінен (бөлінген валды қуат алу бірлігі) алынады. |
Қауіпсіздік |
Жоғары қысымды сүзгілеу насосын, сондай-ақ вакуумдық насосты жаңа буынды толық қуат алу (бөлінген вал P.T.O.) арқылы қоректендіру. |
|
Шланга барабаны |
|
|
Негізгі шланга барабаны |
Артқы жағына орнатылған шланга барабаны DN1’’ 100~150м ұзындықта. |
|
Қосымша шланга барабаны |
Автокөлік шассиінің артқы жағында орнатылған, қолмен жұмыс істейтін шланга барабаны 1/2’’ 60м мата тоқымасын бекіту түрі, тазалау түйіндері үшін қосылыс бар. |
|
Басқару жүйесі |
|
|
Түрі |
Жүйе цистернаның артқы жағына бекітілген басқару тақтасы мен штанга жүйесінің қашықтан басқару пультімен жұмыс істейді. Автокөліктің жұмысы мен жұмысы үшін барлық басқару элементтері шаммен жарықтандырылған, кілтпен жабылатын, суға төзімді басқару тақтасына орнатылған және шланг барабанымен бірге қозғалады. |
