Бір сымды телескопиялық цилиндр технологиясы. Тиімді.
Дамыған технология, сенімді жобалауды қамтамасыз етеді.
Компактты осьтік дизайн, орынды үнемдейді.
Түйреуіштердің ескерту құрылғысы жұмыс кезіндегі қауіпсіздікті қамтамасыз етеді.
Өзіндік жасалған айналдыру жүйесі. Күшті қозғалтқыш әр түрлі талаптарды қанағаттандырады.
Сипаттама
CSCTRUCK
Өндіріс сипаттамасы (Ref.No.: INV180919BM)

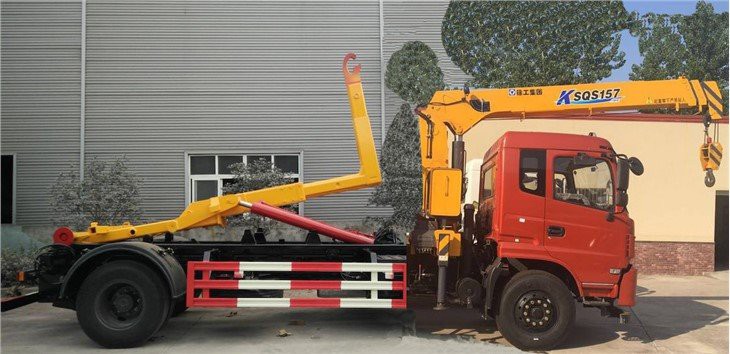

5 тонналы кранмен жабдықталған жүк көлігі / жоғары көтерілетін қақпақпен
Қақпақты жүк көлігінің құрылымы
Кесте
Бірінші қатар

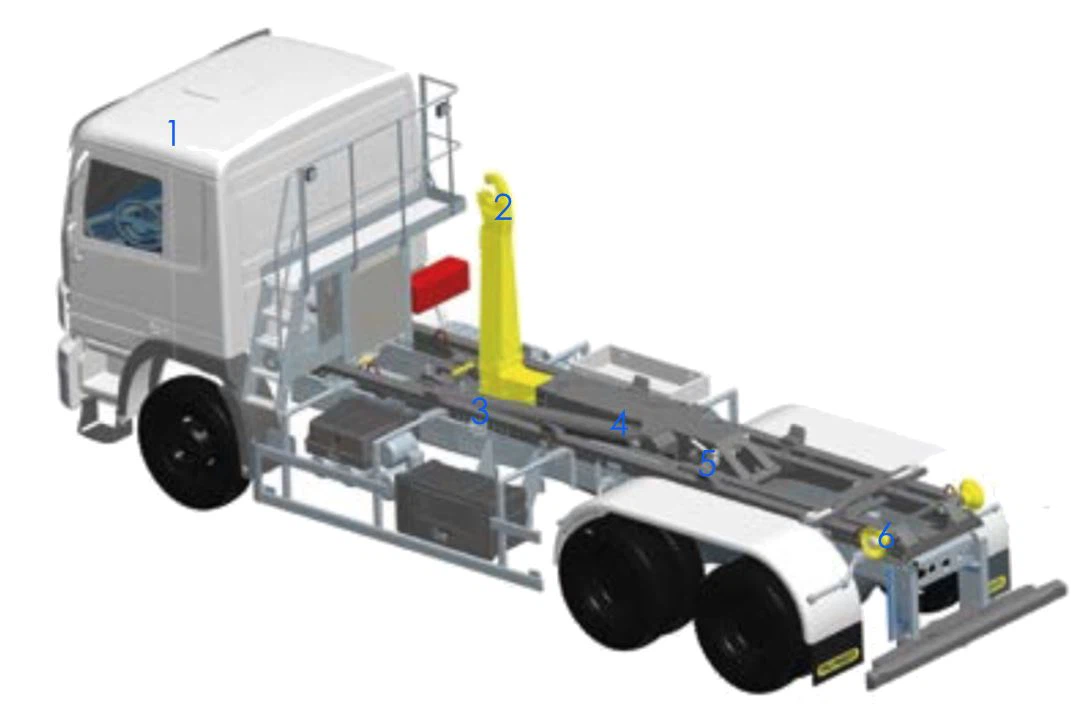

1. Жүк көлігінің шассисі
2. Қақпақ
3. Астыңғы рама
4. Гидравликалық цилиндр
5. Контейнерді тіреу
6. Бұрама
Негізгі бөлшектер

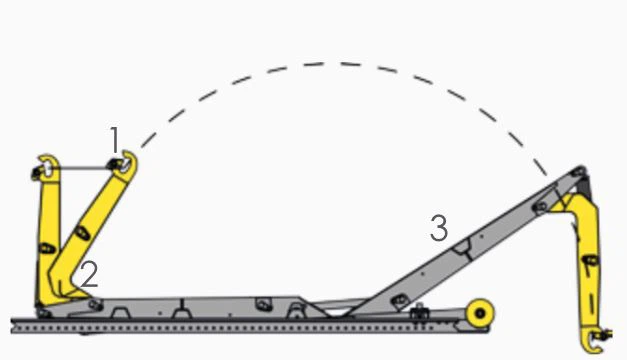

☆ Қақпақ жүйесі: Қақпақ, L-түріндегі балка және телескопиялық қолмен жабдықталған. 20Mn қорытпалы болаттан жасалған қақпақ, 16Mn қорытпалы болаттан жасалған L-түріндегі балка және телескопиялық қол, бұрылыс арқылы астыңғы рамамен қосылады, гидравликалық және электрлік әсерінен цилиндрлердің қозғалысы арқылы созылып, шығарылады.
Кесте
Бірінші қатар
1. Қақпақ
2. L-түріндегі балка
3. Телескопиялық қол

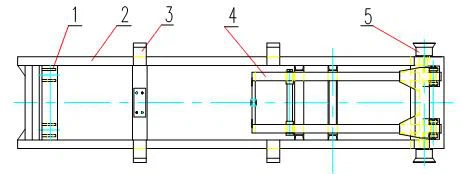

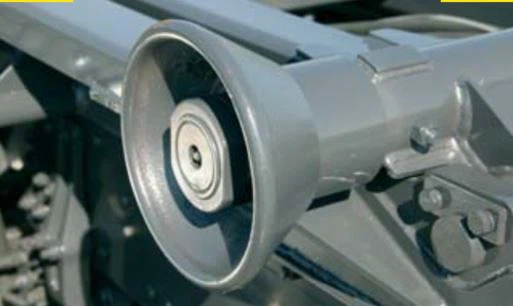

☆ Астыңғы рама: Қақпақты жүк көлігінің негізгі жүктеме рамасы, цилиндрдің тірегі, бойлық балка, көлденең мүше, қақпақ жүйесінің тірегі және артқы бұрамадан тұрады. Көтеру және түсіру процесінде ролик контейнерді тірейді және орын ауыстырады.
Кесте
Бірінші қатар
1. Цилиндрдің тірегі
2. Бойлық балка
3. Көлденең мүше
4. Қақпақ жүйесінің тірегі
5. Артқы бұрама
☆ Контейнер: Контейнер қорап корпусы, ролик, артқы есік және кілт механизмінен тұрады, ол жүктерді жүктеудің негізгі бөлігі. Қорап материалы 16Mn қорытпалы болаттан жасалған, ішкі құрылымы тромпет тәрізді. Контейнер қорабының астына ролик орнатылған, қорапты жерде сырғанатуға мүмкіндік береді, қорап толық жабық құрылым, артқы есік рамасы тығыздықпен жабдықталған және су сынағынан кейін судың ағуына жол бермейді. Артқы кілттелетін есік салонда басқарылатын гидравликалық басқаруды таңдауға болады.
Кесте
Бірінші қатар
1. Қорап 2. Ролик 3. Артқы есік 4. Артқы есік кілттері
Өлшемдері: 3100*2300*1200

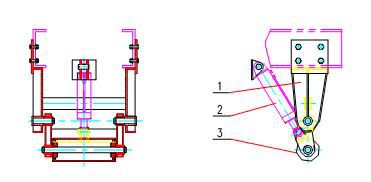

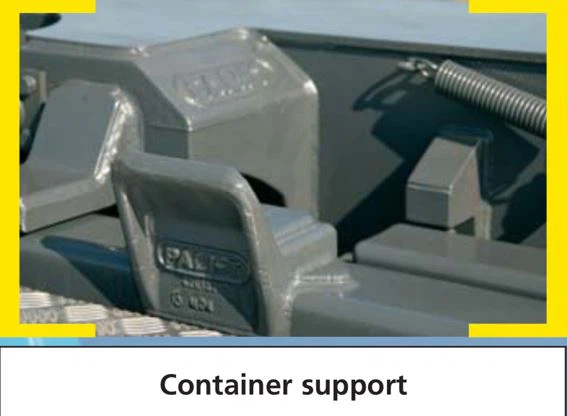

☆ Қолдау жабдықтары: Контейнерді тіреу, гидравликалық цилиндр және роликтерден тұрады. Қақпақ жүйесі контейнерді көтергенде және төгіп тастағанда, жүйе роликтерді автоматты түрде түсіреді. Жүйе жұмсақ жерде жүргізілген кезде тепе-теңдікті де сақтай алады.
Кесте
Бірінші қатар
1. Контейнерді тіреу
2. Цилиндрлер
3. Тіреу роликтері
☆ Гидравликалық жүйе: Сүзгілер, май сорғысы, электромагнитті бағыттау клапаны, байланыстырушы құрылғылар, цилиндрлер, тепе-теңдік клапандары, қайтару сүзгілері және май резервуары кіреді. Май сорғысы қораптан ПТО арқылы валмен жүргізіледі, электромагнитті бағыттау клапандары арқылы гидравликалық майды цилиндрлерге басқарады. Май сорғысы мен гидравликалық клапандар сапалы импортталған бөлшектер. Кабинада гидравликалық клапандарды басқару үшін айналмалы басқару ауыстырғышы бар.

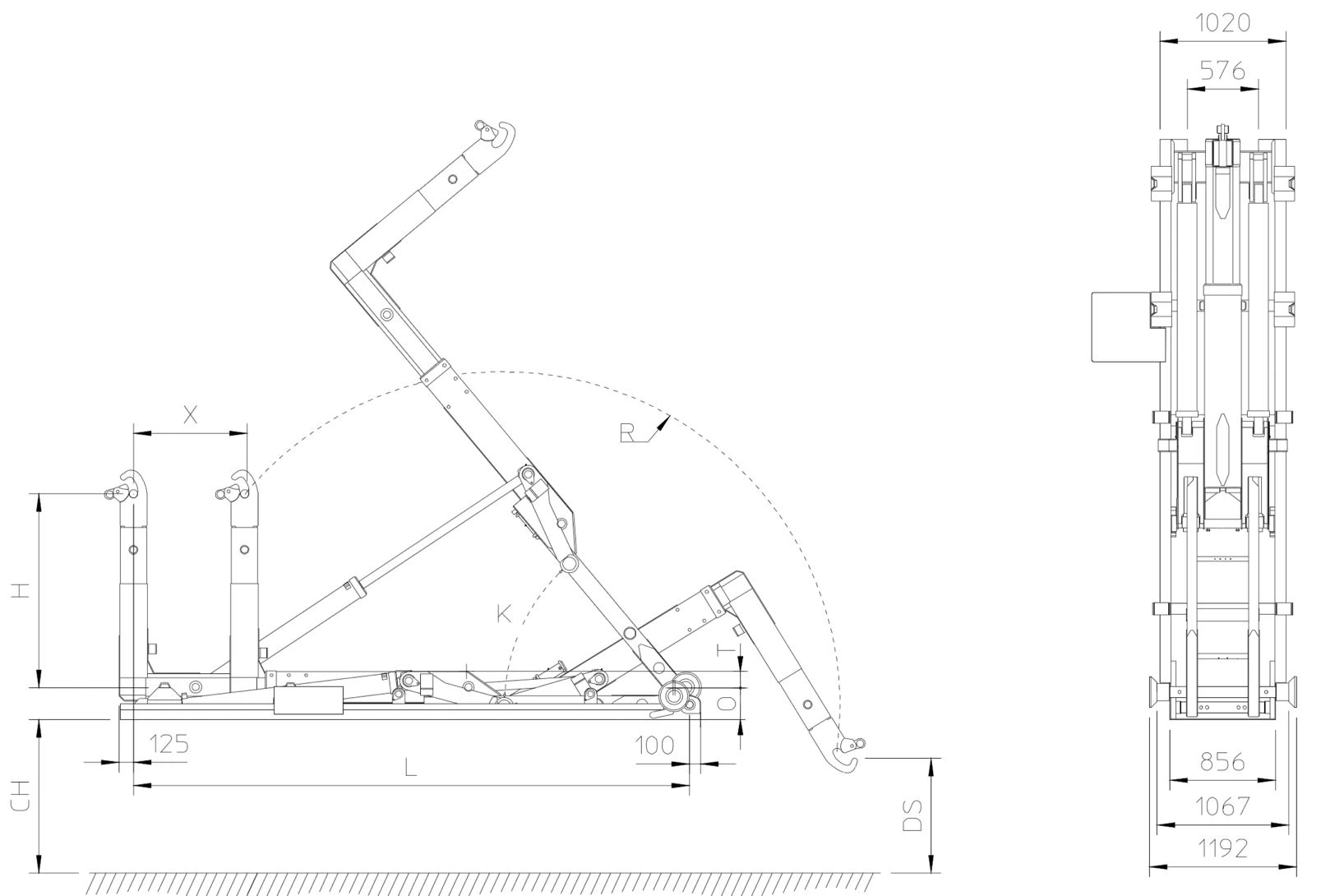

☆ Қақпақты жүк көлігінің механизмі
Кесте
Бірінші қатар
DS(мм)
951
L(мм)
3110
K(O)
50
R(мм)
2725
O(мм)
280
H(мм
