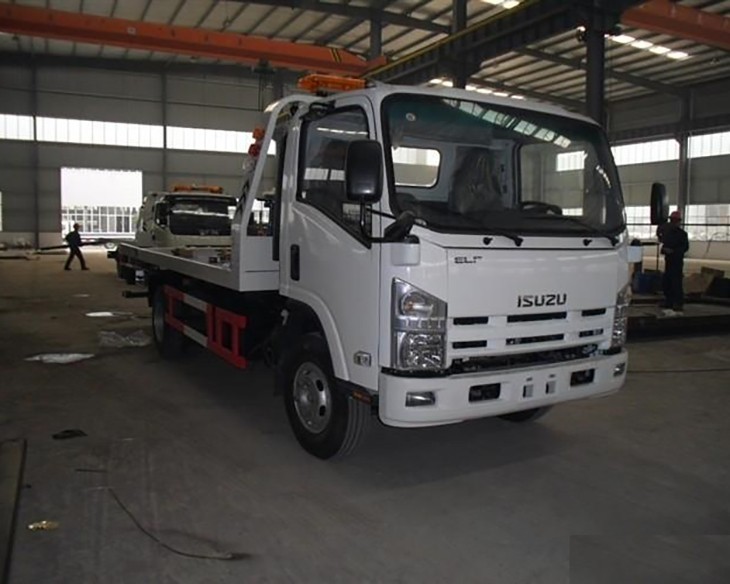

5 тонналы сырғанамалы платформалы жүк көлігі

5 тонна максимал жүк көтергіштік платформа
4 тонна максимал дөңгелек көтергіштік
4 тонна планеталық трос
ISUZU 700P 4X2 жүк көлігінің шассисі
ISUZU 4HK1-TC51 190 л.с. дизелді қозғалтқыш
ISUZU MLD-6Q 6 жылдамдықты механикалық беріліс қорабы

Қысқаша



Жол қайтару операциялары үшін жылжымалы платформалы буксирлік машина – бұзылған немесе апатқа ұшыраған көліктерді жолдағы кедергілерді азайту үшін тиімді түрде алып тастауға қабілетті құнды құрал. 5 тонна жүк көтеру қабілеті бар бұл жабдық көліктерді қауіпсіз, жылдам және тиімді түрде жөндей алады, бұл оны көлікпен байланысты жол мәселелерін шешуде идеалды шешім етеді. Жылжымалы платформалы құрылымы көліктерді жүктеу мен жүктеуді жеңілдетеді, ал ISUZU жүк көлігінің шассисі қиын жағдайларда да сенімді жұмыс істеуді қамтамасыз етеді. Буксирлік машинамен қайтару операцияларын жылдам және жол қозғалысына минималды әсер етіп орындауға болады, бұл оны жол қозғалысын басқару және жол қауіпсіздігін қамтамасыз ету үшін маңызды құрал етеді.

СИПАТТАМАЛАРЫ

Стандартты жабдықтарға мыналар кіреді:
1. Екі автомобильді тарту түрі: Роллбек типті буксирлік машина екі автомобильді бір мезгілде тарта алады.
2. Хайжанлы мұнай цилиндрі: Хайжанлы мұнай цилиндрі сызықтық күш пен қозғалысты тудыру үшін пайдаланылатын гидравликалық бөлшек.
3. Хэфэй Уань гидравликалық сорғы: Хэфэй Уань гидравликалық сорғы сұйықтықты резервуардан гидравликалық жүйеге беріп, машиналарды жұмыс істеу үшін қажетті қуатты шығарады.
4. Италия/Түркия Хайд гидравликалық клапан: Италия/Түркия Хайд гидравликалық клапан гидравликалық жүйе арқылы сұйықтықтың ағынын басқару үшін қолданылады.
5. Суйчжоу күш алу құрылғысы: Суйчжоу күш алу құрылғысы қозғалтқыштан беріліске, содан кейін дөңгелектерге қуат беру үшін қолданылады.

Трактордың жүк тасымалдау беті (5 мм), теңгергіш салмақ: Трактордың жүк тасымалдау кезінде қосымша тарту және тұрақтылық береді.

Қатты бесінші дөңгелек тақта және қатты тарту шыбығы: Жүк тасымалдаушы және жүк тасымалдайтын трейлер арасындағы байланысты нығайтады және беріктіреді.

Хебей Вейгуо май сорғысы: Стандартты Хэфэй Вани гидравликалық сорғысын ауыстыра алады.

Шыбықты тетікті тұтқа: Шыбықты тетікті тұтқа ауыр жүктерді жүк тасымалдаушыға тарту үшін қолданылады.

Түркияның Хеллер импортталған клапан: Түркияның Хеллер импортталған клапан стандартты Италия/Түркияның Хайд гидравликалық клапанды ауыстыра алады.

Жэцзян Цзяшань қуат алу құрылғысы: Жэцзян Цзяшань қуат алу құрылғысы стандартты Суйчжоу қуат алу құрылғысын ауыстыра алады.

Инженерлік ескерту жарықтарының (мигающая/қалыпты) ұзын қатары: буксирлеу жұмыстары кезінде қосымша ескерту және көрінуді қамтамасыз етеді.

Қолмен немесе гидравликалық артқы бүктелетін тақта: буксирленетін көліктердің артқы тақтасын қолмен немесе гидравликалық жүйе арқылы бүктеу механизмін қамтамасыз етеді.

Күндізгі кабина; ені 1695-2080 мм; жолаушылардың номиналды саны: 3
Жақпы өлшемдері 9610,9310 мм×2400 мм×2420 мм (Ұ×Ені×Б)
Доңғалақ базасы 5200 мм
Алдыңғы/артқы доңғалақтардың ізі 1685 мм/1650 мм
Жалпы жүк көтергіштік 1055 кг
Бос салмақ 7100 кг
Алдыңғы/артқы осьтің рейтингі
3500кг/7050кг
Двигатель ISUZU/4HK1-TC51, дизельді; 4 цилиндрлі тік қатары, 5.193л; III деңгей шығарындылардың стандарттары
Двигательдің шығыс қуаты/жылдамдығы 141 кВт (190 а.к.)/2600 айн/мин
Двигательдің шығыс моменті/жылдамдығы 510 Нм/1600 айн/мин
Трансмиссия ISUZU MLD-6Q MT; алға 6 жылдамдық/артқа 1 жылдамдық
Дөңгелектер 8.25R20; 6+1 қосымша дөңгелек
Жүк көліктерінің қосымша жабдықтары

1 дана жөндеу қорабы Жүк платформасы:   Жүк платформасының өлшемі (ішкі) 7050*2320 мм (шассиге байланысты өзгереді) (Ұ×Е) Максималды жүк көтергіштігі 5000 кг Жүк платформасының құрылымы Тісті металл пішінді Автокөлік тарту Екі автомобиль

Платформаның жұмыс арақашықтығы

(Жұмыс қозғалысы)

3290мм

Платформаның жерден биіктігі

(Жерден бос орын)

1350мм (шассиге байланысты өзгеруі мүмкін)

Платформаның ең кіші еңіс бұрышы

9°

Дөңгелек көтеру:



Жүк көтеру қабілеттілігі

Толық жиналған жағдайда

4000кг

Салыстырмалы жүк көтергіштігі

Толық созылған

2500кг

Артқы буксирлеу қашықтығы

2970мм

Қолдың тиімді ұзындығы

1800мм

Телескопиялық қашықтық

1600мм

Оң бұрылыс бұрышы

7°

Теріс бұрылыс бұрышы

-9,5°
Төлкелеуіш кабелінің диаметрі
φ11мм
Төлкелеуіш кабелінің ұзындығы
2500мм
Кабельдің минималды жылдамдығы
5м/мин
Гидравликалық жүйе
«Haizhanli» май цилиндрі, «Hefei Wany» гидравликалық сорғы, Италия/Түркия «Hyde» гидравликалық клапан; Суйжоу қуат алу
Тарту жабдықтары:
Шар
4 дана

Слайд-ин L-қолдар

1 жиын

Рама шаны

1 жиын

Шаны қабылдағыш

1 жиын

Жалғауша

1 дана

Қосымша дөңгелек

2 дана
